一、概述：

  本項目主要是大氣環境云霧/煙霧模擬和檢測實驗分析技術開發服務，內容包括云霧/煙霧模擬和檢測部件的設計與研制，即包括兩模擬箱體、云霧/煙霧發生器和檢測部件三個模塊，并配置口徑為16cm，長度為100m左右的進氣/排氣軟管，以及對檢測儀器數據線（2.5m~3m左右）進行焊接連線。本項目產生穩定的氣溶膠和自動進行測試，并能將泄露的氣溶膠排出至室外。

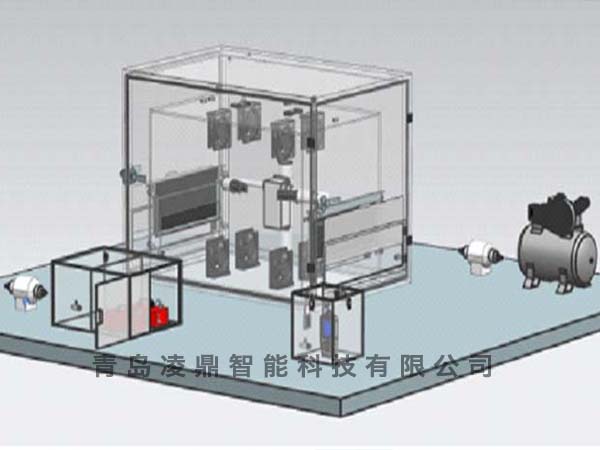

如圖1所示，云霧/煙霧發生和檢測器件與模擬箱、潔凈箱連接在一起進行實驗。模擬箱和潔凈箱左右通光表面和前表面材質為透明的有機玻璃。模擬箱和潔凈箱均為密封設計。

模擬箱內產生正壓的、均勻的氣溶膠模擬環境（氣溶膠均勻，模擬箱利用多個小風扇（上下底面各自4個小風扇）攪動箱內氣體形成穩定的“渦流”），潔凈箱為實驗室與模擬箱之間的負壓緩沖層，用于將模擬箱內揮發出來的云霧/煙霧進行回收并排出實驗室，從而保護實驗室的潔凈環境。

通光窗簾：模擬箱與潔凈箱在高度為0.2m位置，開設通光窗簾，四條通光窗簾使用時可向上固定，不使用時下垂封閉箱體，模擬箱的兩條通光窗簾采用電動關閉與開啟，潔凈箱體的兩條通光窗簾采用手動開關。

箱體固定模式：模擬箱與潔凈箱的兩底面、模擬箱底面與實驗平臺均采用“快插式”的固定模式，不采用螺紋固定，以便于實驗操作。

二、功能技術指標

1). 產生氣溶膠的形式：云霧/煙霧兩種，云霧的主要成分是水，煙霧的主要成分是類似于焚燒固體材料產生的混合氣溶膠；

2). 霧化粒徑：1μm~15μm；

3). 成霧量：≥6000ml/h；

4). 成霧高度： ≥1m；

三、檢測內容與設備

檢測能見度和不同粒徑的濃度。煙霧/云霧不同能見度（100米至10米）的檢測，采用能見度儀；不同粒徑（1μm~15μm）濃度檢測，可采用粉塵檢測儀和粒度分析儀，也可采用較為經濟的塵埃粒子計數器代替，三維尺寸的緩沖過渡箱體。采用 “氣管+抽氣管”模式（抽氣管類似于注射器，其容積從零至500mL可調，抽氣管3個備用），先將模擬箱中的云霧/煙霧抽樣，再將抽樣后的云霧/煙霧樣品注入緩沖過渡箱體進行稀釋，然后利用塵埃粒子計數器的探頭對緩沖過渡箱體內的云霧/煙霧進行不同粒徑的濃度檢測，最后考慮抽氣管和緩沖過渡箱體的體積比，即可得到抽氣管（即模擬箱體）內不同粒徑的濃度。下一次檢測前，需將“氣管+抽氣管”，以及緩沖過渡箱體內的云霧/煙霧樣品進行排空和箱體清洗，以免干擾下一次測試。
